概述

  樞紐變電所廣泛的采用自動投切的并聯電容組的無功補償裝置，以改善電網中的電能質量，改善電網的供電質量，提高輸電線路的功率因數，減小電路損耗。該無功補償裝置的投切和運行給人們提出了如何有效減少電容器中合閘瞬間的涌流倍數及抑制電容器中的高次諧波的問題。

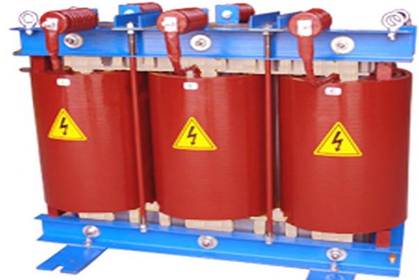

FR電抗器主要用于35KV以下電力系統與高壓電容器組相串聯，組成高壓無功補償裝置。



 主要優點：

線圈采用分?jǐn)鄨A筒式，多段間隙鐵芯純干式結構，不會使線圈老化開裂等，以便原材料的回收利用，減少對環境的污染。

采用專用電抗器無溶劑絕緣漆及外被絕緣浸漬漆雙重真空處理后室線圈、鐵芯、絕緣緊固件牢牢結合在一起。能夠承受大電流沖擊和冷熱沖擊而使線圈不裂開，具有極高的耐熱等級

鐵芯整體真空浸漬環氧樹脂漆，確保機械強度，更有效地降低電抗器噪音水平。

防潮、防腐蝕、防火特性好，并留有通風散熱氣道，確保線圈良好的通風散熱性能。

技術參數

工作電壓：  6-35KV

額定頻率：50/60Hz

電抗器線性度：可以在1.35倍過電流下長期運行線圈平均溫升小于120℃

絕緣等級：　H級

噪音：電抗器噪音小于50dB

運行環境：溫度-25℃~+40℃，相對濕度不超過90%，周圍應由良好的通風條件，周圍無有害氣體，無易燃易爆物品，無強烈顛簸和沖擊的地方

 主要規格表

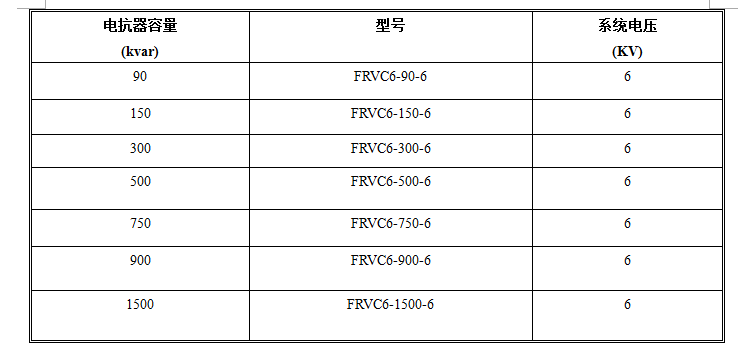

           6KV電抗器主要規格表

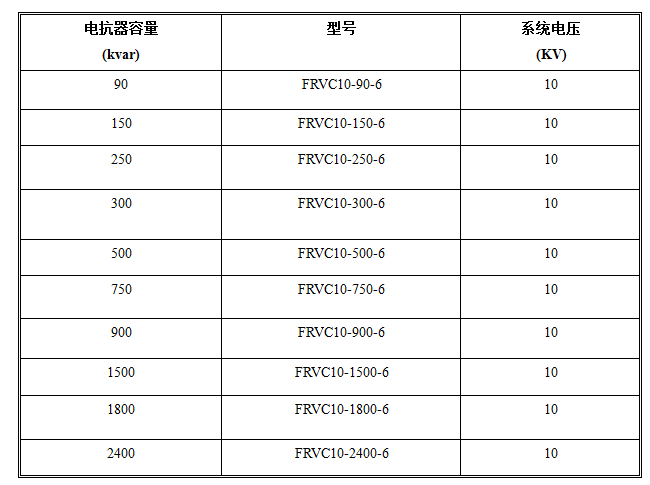

  10KV電抗器主要規格表

尺寸變化恕不通知，以實際交貨產品為準；如需更詳細技術資料，請致電！
