概述

   FR-系列低壓無功補償控制器，可通過控制投切開關來達到快速無功補償?shù)哪康?，以?dòng)態無功補償控制器為例。

   控制器主控單元以DSP（數字信號處理器）為檢測、控制核心，實時監測系統三相電壓和電流，并實時計算出系統所需無功功率，并按照預置投切邏輯發出相應的控制指令，快速控制可控硅投切電容器組，實現對負載無功功率的動態跟蹤補償。

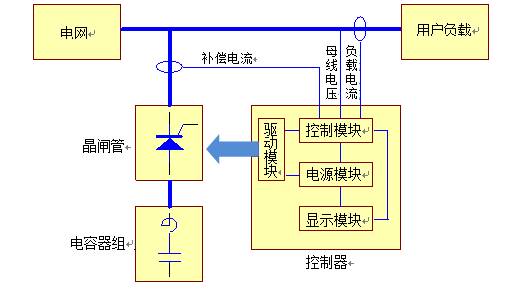

控制器系統原理圖

主控單元內含零過渡過程時刻檢測控制系統，通過可靠的數字鎖相技術能確保在零過渡時刻瞬時發出控制指令投入電容器。投切過程無暫態擾動，避免了涌流沖擊和操作過電壓，同時也有效降低了投切過程對可控硅和電容器的電應力沖擊，能提高補償設備的可靠性和使用壽命。

技術參數

測量電壓：AC56V-450V,DC56V-650V

工作電壓：AC230V

諧波電壓設置：0~25%

諧波電流設置：0~100%

投切方式：0（循環；1（線性)

投切延時：20MS~600s

輸出節點：每路DC12V/30mA或者Ac250V/5A

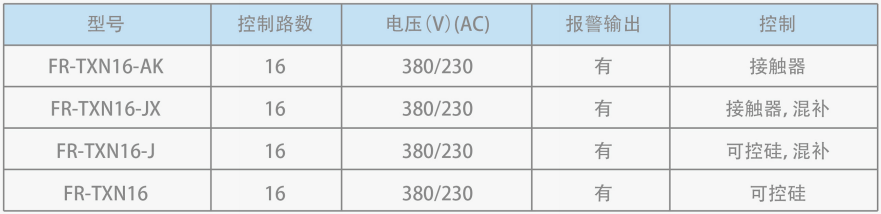

FR-動態無功補償控制器主要規格型號
